Hohlbolzenketten
(DIN 8165, DIN 8168)
Hohlbolzenketten (teilweise auch Doppelbuchsen-ketten genannt) werden fast ausnahmslos für Doppelstrangförderer verwendet.
Hierbei werden die Kettenstränge z.B. mit Querstäben, Scharnierbändern oder Drahtgurten verbunden.
Neben den Norm-Ausführungen nach DIN 8165 und DIN 8168, fertigen wir auch Hohlbolzenketten nach Werksnorm und stimmen die Konstruktion mit unseren Kunden ab.

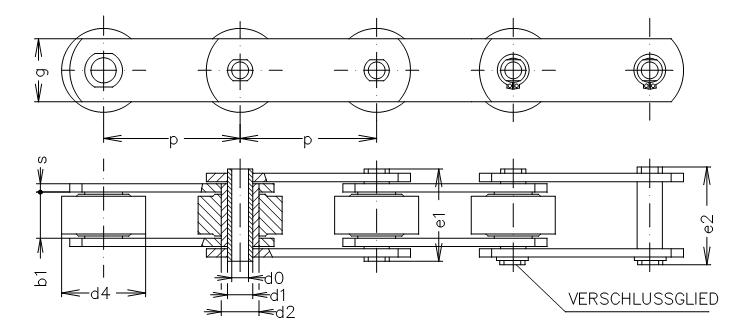

Hohlbolzenketten in Anlehnung an DIN 8165 (Vollbolzen) und nach Werksnorm
Einsatzgebiet: Als Transportkette in Doppelstrang-Förderer (Tragstäbe, Scharnierbänder usw.) mit vmax. bis ca. 2 m/s
Stand: März 2022
Werkstoff:
- Laschen aus Qualitätsstahl mit min. 600 N/mm2 Zugfestigkeit, Bolzen und Buchsen aus Einsatzstahl DIN EN 10084 einsatzgehärtet.
- Rollenwerkstoff nach Wahl des Kunden. Standard ist Automatenstahl, einsatzgehärtet.
Lieferbar auch:
- in rost- und säurebeständiger Ausführung W.-Nr. 1.4301 (Rolle aus 1.4305) und 1.4571
- in verzinkter Ausführung
- mit Kunststoffrollen
Bei Anfrage geben sie uns bitte die Teilung p, die Bruchkraft FB und die gewünschte Ausführung - Schonrolle, Laufrolle oder Bundlaufrolle - bekannt.
Der Rollenwerkstoff und die Ausführung der Kette sind zusammen mit uns festzulegen.
Für die Berechnung einer Förderanlage kann das Gewicht pro m der vergleichbaren Ausführung FV 63 bis FV 250 (Buchsenförderketten) angesetzt werden.
Werkstoffwahl und Konstruktionsänderungen vorbehalten
Fordern Sie doch per Fax ( +49 (0) 6674 / 8440 ) oder E-Mail (info@brandau.de) ein Angebot an.

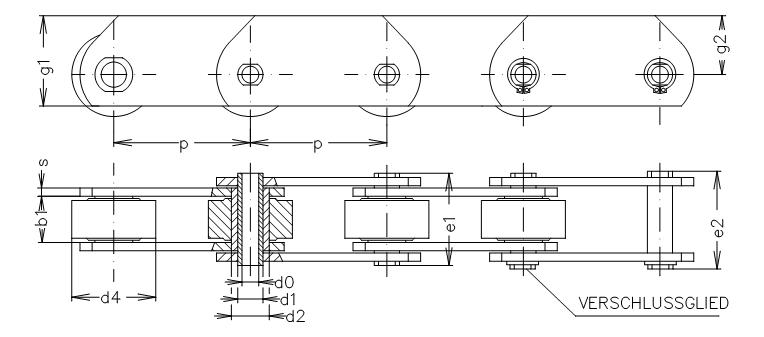

Hohlbolzenketten nach DIN 8168, ISO-Bauart MC
- Ausführung mit Laufrolle nach DIN 8169 Form B -
Einsatzgebiet: Als Transportkette in Doppelstrang-Förderer (Tragstäbe, Scharnierbänder usw.) mit vmax. bis ca. 2 m/s
Stand: März 2022
Rollenwerkstoff und Ausführung sind zusammen mit uns festzulegen. Für die Berechnung einer Förderanlage kann das Gewicht pro m Kette der vergleichbaren Ausführung M 28 bis M224 (Buchsenförderketten) angesetzt werden.
Werkstoff:
- Laschen aus Qualitätsstahl mit min. 600 N/mm2 Zugfestigkeit, Bolzen und Buchsen aus Einsatzstahl DIN EN 10084, einsatzgehärtet.
- Rollenwerkstoff nach Wahl des Kunden. Standard ist Automatenstahl, einsatzgehärtet.
Bei Anfragen geben Sie uns bitte die Bezeichnung (z.B.: MC 56), die Teilung und die gewünschte Ausführung - Schonrolle, Laufrolle, Bundlaufrolle - bekannt. Bitte beachten Sie, dass beim Einsatz von rost- und säurebeständigen Stählen die Bruchkraft nur ca. 3/5 der Normalausführung beträgt.
Lieferbar auch in
- in rost- und säurebeständiger Ausführung (z. B.: Werkstoff-Nr. 1.4301 (Rollen in 1.4305), 1.4541 und 1.4571)
- in hitzebeständiger Ausführung (z.B.: Werkstoff-Nr. 1.4828)
- in verzinkter Ausführung
- mit Kunststoffrollen
Gerne unterbreiten wir Ihnen auch ein Angebot über die zugehörigen Antriebs- und Umlenkkettenräder. Werkstoffwahl und Konstruktionsänderungen vorbehalten.
Fordern Sie doch per Fax ( +49 (0) 6674 / 8440 ) oder E-Mail (info@brandau.de) ein Angebot an.
Rollentragketten nach DIN 8165, Bauart FVT - Tragketten mit erhöhten Laschen
- Ausführung mit Laufrolle nach DIN 8169 Form B -
Einsatzgebiet: Als Transportkette in Zweistrang- und in Mehrstrang-Kettenförderer (vmax. bis ca. 2 m/s).
Stand: März 2022
Werkstoff:
- Laschen aus Qualitätsstahl mit min. 600 N/mm2 Zugfestigkeit, Bolzen und Buchsen aus Einsatzstahl DIN EN 10084, einsatzgehärtet.
- Standard ist Automatenstahl, einsatzgehärtet.
Rollenwerkstoff und Ausführung sind zusammen mit uns festzulegen.
Lieferbar auch in
- rost- und säurebeständiger Ausführung entsprechend Werkstoff-Nr. 1.4301 (Rolle in 1.4305), 1.4404 oder 1.4571.
Gerne unterbreiten wir Ihnen auch ein Angebot über die zugehörigen Antriebs- und Umlenkkettenräder.
Werkstoffwahl und Konstruktionsänderungen vorbehalten.
Fordern Sie doch per Fax ( +49 (0) 6674 / 8440 ) oder E-Mail (info@brandau.de) ein Angebot an.

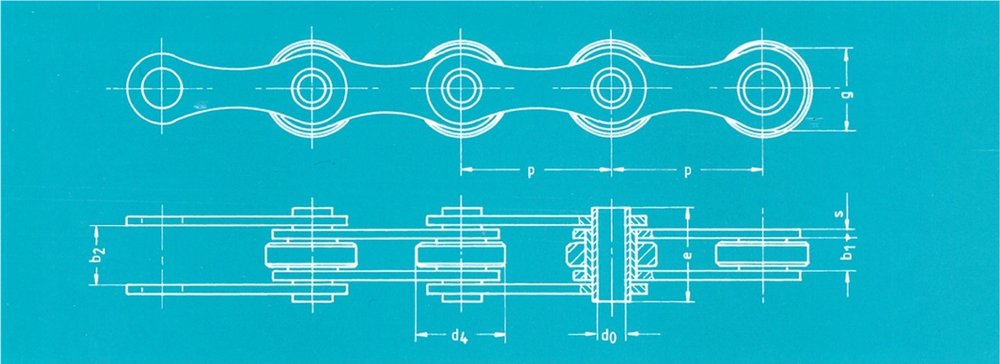

Hohlbolzenketten nach Werksnorm (1)
Einsatzgebiet: Als Transportkette in Doppelstrang-Förderer (Tragstäbe, Scharnierbänder usw.) mit vmax. bis ca. 2 m/s
Stand: März 2022
Lichte Weite wahlweise 10 oder 11 mm
Anmerkung zur Bruchkraft:
Für die präzisen Gelenkteile sowie hochfesten Laschen werden wärmebehandelte Edelbaustähle verwendet.
Massgebend für die Lebensdauer einer Kette ist die zulässige Gelenkflächenpressung und eine gute Schmierung bzw. die fachkundige Auswahl geeigneter Gleitpartner (z.B. Kunststofflager / gehärteter Stahl)
Bei der Kettenberechnung ist deshalb die zulässige Gelenkflächenpressung zu beachten.
Bitte beachten Sie hierzu auch die Abhandlung unter der Rubrik "Die Technik".
Lieferbar sind obige Hohlbolzenketten auch in folgender Ausführung:
- Oberfläche verzinkt - dadurch erhöhter Korrosionsschutz
- mit Kunststoffrollen aus PA oder Delrin - dadurch geräuscharmer Lauf
- mit Kunststoff-Gleitlager - dadurch Trockenlauf möglich
Lieferbar auch in Rost- und säurebeständiger Ausführungen:
- Werkstoff-Nr. 1.4301 (Rollen in 1.4305)
- Werkstoff-Nr. 1.4541
- Werkstoff-Nr. 1.4571
Die Bruchkraft beträgt dann für sämtliche oben aufgeführten Ketten ca. 32.000 N.
Temperaturbeständigkeit im Dauerbetrieb gegen interkristalline Korrosion:
Als Richtwert kann angesetzt werden:
| Werkstoff-Nr. | Temperatur |
| 1.4301 | 300 |
| 1.4541 | 400 |
| 1.4571 | 400 |
Achtung:
- Bei erhöhten Betriebstemperaturen reduziert sich die Bruchkraft wesentlich!
- Als Richtwert kann angesetzt werden:
| Temperatur °C | 30 | 50 | 100 | 150 |
|---|---|---|---|---|
| Bruchkraft in % | 100 | 90 | 80 | 70 |
Ferner muss bei Trockenlauf ein geeignetes Schmiermittel vorgesehen werden.
Gerne unterbreiten wir Ihnen auch ein Angebot über die zugehörigen Antriebs- und Umlenkkettenräder. Werkstoffwahl und Konstruktionsänderungen vorbehalten.
Fordern Sie doch per Fax ( +49 (0) 6674 / 8440 ) oder E-Mail (info@brandau.de) ein Angebot an.

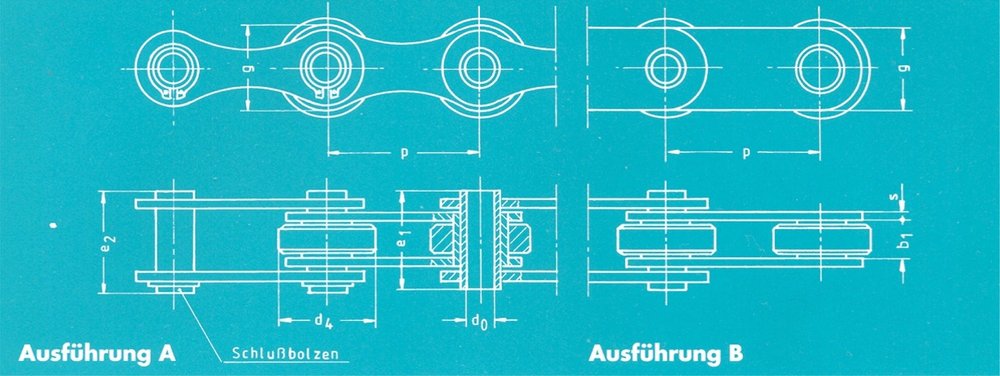

Hohlbolzenketten nach Werksnorm (2)
Einsatzgebiet: Als Transportkette in Doppelstrang-Förderer (Tragstäbe, Scharnierbänder usw.) mit vmax. bis ca. 2 m/s
Stand: März 2022
Lieferbar sind obige Hohlbolzenketten in folgender Ausführung:
- Laschen aus st. 60 bzw. C45, vergütet. Buchsen und Hohlbolzen aus C15, einsatzgehärtet. Die Bruchkraft ist dann entsprechend obiger Tabelle.
- In rost- und säurebeständiger Ausführung, Werkstoff-Nr. 1.4301 (Rollen in 1.4305) und 1.4571. Die Bruchkraft ist dann reduziert. Bitte sprechen Sie mit uns.
- Oberfläche verzinkt - dadurch erhöhter Korrosionsschutz
- mit Kunststoffrollen aus PA oder Delrin - dadurch geräuscharmer Lauf
Werkstoffwahl und Konstruktionsänderungen vorbehalten.
Fordern Sie doch per Fax ( +49 (0) 6674 / 8440 ) oder E-Mail (info@brandau.de) ein Angebot an.

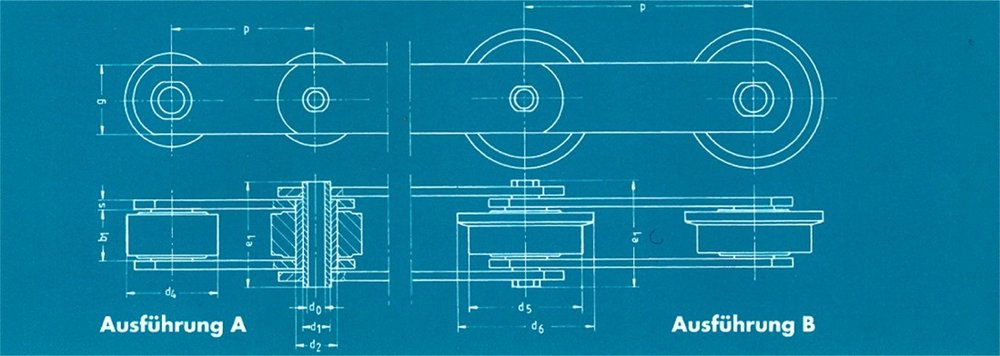

Hohlbolzenketten nach Werksnorm (3)
Einsatzgebiet: Als Transportkette in Doppelstrang-Förderer (Tragstäbe, Scharnierbänder usw.) mit vmax. bis ca. 2 m/s
Stand: März 2022
Lieferbar sind obige Hohlbolzenketten in folgender Ausführung:
Laschen aus st. 60 bzw. C45, vergütet. Buchsen und Hohlbolzen aus C15, einsatzgehärtet. Die Bruchkraft ist dann entsprechend obiger Tabelle.
In rost- und säurebeständiger Ausführung, Werkstoff-Nr. 1.4301 (Rollen in 1.4305) und 1.4571. Die Bruchkraft ist dann reduziert. Bitte sprechen Sie mit uns.
Oberfläche verzinkt - dadurch erhöhter Korrosionsschutz
mit Kunststoffrollen aus PA oder Delrin - dadurch geräuscharmer Lauf
Werkstoffwahl und Konstruktionsänderungen vorbehalten.
Fordern Sie doch per Fax ( +49 (0) 6674 / 8440 ) oder E-Mail (info@brandau.de) ein Angebot an.
